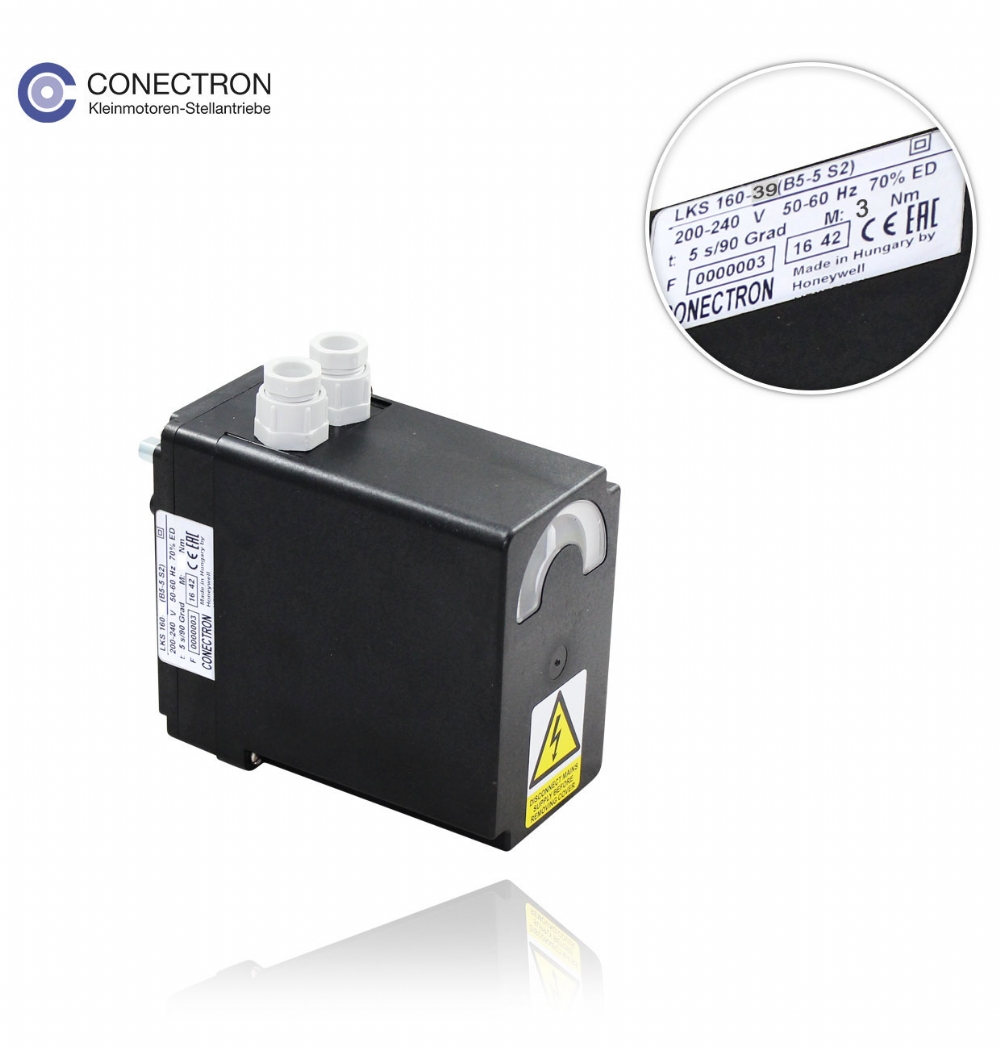

LKS 160-39 serisi servomotor, bir hava damperi aktüatörüdür. Tasarımı göz önüne alındığında ürünün kullanılabileceği brülörler şu şekildedir;
- Full kapalı konuma sahip çok kademeli brülörler,
- Modülasyonlu tipte akaryakıt ve gaz brülör modelleri
Conectron LKS 160-39 Servomotor Nasıl Çalışır?
Ürünün çalışma prensibi, senkron bir motorun, dişli redüktör yardımı ile birlikte tahrik miline ve aralıksız kam miline güç sağlaması üzerinedir.
Eksantrik mili ile birlikte limit ve yardımcı anahtarlar çalıştırılır. Hem limit hem de yardımcı anahtarın çalıştığı konum, kam diskinin kullanılması ile birlikte çalışma aralığı içinde kalacak şekilde kademesiz boyutta ayar yapılabilir. El ayarlı kol ile çalışan kamlar ya da tornavida vasıtasıyla ayarlanan mil tahrikli kamlar bulunmaktadır.
Conectron LKS 160-39 Servomotorun Özellikleri
Ürünün sahip olduğu özellikler aşağıdaki gibi özetlenmektedir;
- 3,0 Nm'ye kadar elektrikli aktüatör
- Sahip olduğu sürüş süreleri: 3 ... 65 sn.
- Sunduğu varyantlar; saat yönünün ters istikametine ya da saat yönüne dönüş, şaft versiyonu ve entegre elektronik devreyle
- Konum göstergesi özelliği
- Limit ve yardımcı anahtarlar sorunsuz ve kolay bir şekilde ayarlama
- Senkron motor özelliği
Conectron LKS 160-39 Servomotorun Montaj ve Kurulumu
Conectron LKS 160-30 servomotorun montaj ve kurulumu gerçekleştirilirken aşağıda yer alan maddeler dikkate alınmalıdır;
- Ürünün talep ettiği yönetmelik ve standartlar dikkate alınmalı ve geçerli olmalıdır.
- Sadece alanında uzman teknisyenler tarafından montaj ve devreye alma işlemi gerçekleştirilmelidir.
- Ürün kurulum ve kullanımı sırasında ulusal elektrik standartları, kabloları ve yerel yönetmelikler göz önüne alınmalıdır.
- Brülör ateşleme kablosu konum itibariyle üründen ve sistemin diğer kablolarından uzak bir yerde bulunmalıdır.
- Montaj sonrasında devreye almadan önce kablolar dikkatli bir şekilde kontrol edilmelidir.
- Teknisyenler bağlantı ve terminaller üzerinde çalışırken aktüatörleri güç kaynağından ayırmalıdır.
- Mahfaza kapağının sıkı bir şekilde vidalanması ile birlikte bütün elektrik bağlantıları ve aktüatörler, elektrik çarpma tehlikesine sahip olmayacaktır.
Conectron LKS 160-39 Servomotorun Sahip Olduğu Onay ve Sertifikalar
Ürünün bağlı olduğu standartlar ile birlikte sertifika ve onay bilgileri aşağıdadır;
- 73/23/EU ve 93/68/EU AB direktifleri ile birlikte uyumluluğa ve onaya sahiptir.
İlgili standartlar
- EN 60730 – 1 : 1991 A1 ve A11 : 1991
- EN 60730 – 2 – 5 : 1991
